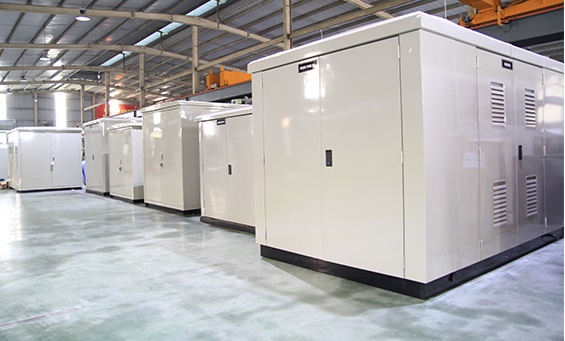

Trạm biến áp hợp bộ

Mô tả:

Trạm kiosk Hiseco được chế tạo bằng tôn 2-3mm sơn tĩnh điện hai mặt màu ghi sáng (RAL7032) phù hợp với kiểu dáng công nghiệp. Quy trình chế tạo trên hệ thống máy cắt đột CNC đảm bảo về độ chính xác và thẩm mỹ cao.

■ Mái được chế tạo 2 lớp từ tôn dầy 2 mm kèm theo gân tăng cứng, có lớp cách nhiệt đảm bảo trạm hoạt động tốt khi nhiệt độ môi trường lên trên 45C

■ Đế được chế tạo bằng thép hình U120 đảm bảo tính cứng vững và ổn định khi di chuyển. Tất cả các khoang đều được thiết kế có lưới chống côn trùng xâm nhập.

■ Cửa được chế tạo 2 lớp từ tôn dầy 2mm với hệ thống bản lề chắc chắn đẳm bảo độ cứng vững và an toàn khi vận hành.

■ Thông gió tự nhiên được cung cấp thông qua các khe thông gió cho không khí ở dưới đi lên và thoát ra nóc trạm.

■ Ở hai cánh cửa của buồng máy biến áp được làm chớp có lưới lọc bụi để không khí được lưu thông tự.

Thông số kỹ thuật

1. Vỏ trạm: IEC 1330

2. Thiết bị đóng cắt trung thế: IEC 298 Trạm kiosk Hiseco được lắp đặt tủ đóng cắt hợp bộ của các hãng sản xuất ABB, Schneider với các model tủ như sau:

■ Tủ SafeRing 12-24 kV

■ Tủ SafeRing 36 kV

■ Tủ RM6 12-24 kV

■ Tủ SM6 12-24 kV

■ Tủ SM6 36 kV 3. Máy biến áp: IEC 76 Trạm kiosk 3 Hiseco sử dụng các hãng sản xuất ABB, THIBIDI với dải công suất đến 1600kVA, điện áp đến 35kV với các chủng loại :

■ Máy biến áp dầu kiểu kín

■ Máy biến áp có bình dầu phụ

■ Máy biến áp khô 4. Thiết bị đóng cắt hạ thế: IEC 947-2, IEC 298 Tủ hạ thế được thiết kế đa dạng với nhiều giải pháp khác nhau phù hợp với tiêu chuẩn quốc tế IEC và các quy phạm trang bị điện Việt Nam. Các thiết bị đóng cắt trong tủ chủ yếu dùng ACB; MCCB và MCB. Ngoài ra trong trạm có thể lắp đặt thêm đo đếm điện năng tùy vào khách hàng yêu cầu.
